Descripción

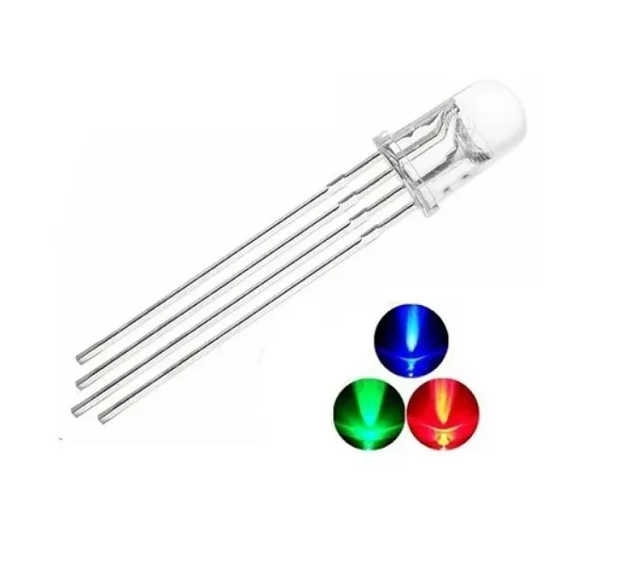

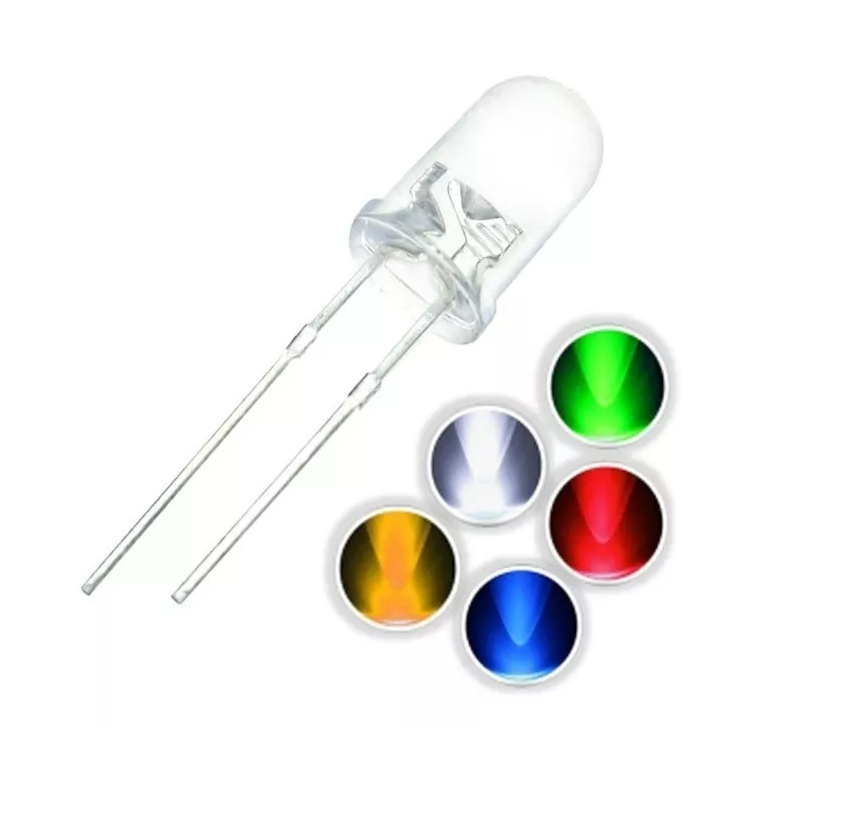

Un LED a chorro de 5 mm es un diodo emisor de luz con una cápsula transparente diseñada para enfocar la luz en un haz estrecho y direccional. Este tipo de LED es ideal para aplicaciones que requieren iluminación concentrada o indicadores visuales con alta intensidad en un punto específico.
Características principales:
Tamaño:
Diámetro estándar de 5 mm, compatible con la mayoría de diseños de PCB y aplicaciones.
Cápsula transparente:
Material plástico claro que permite una emisión de luz enfocada y concentrada.
Ideal para aplicaciones donde se necesita máxima intensidad en un ángulo reducido.
Ángulo de visión:
Típicamente estrecho, entre 15° y 30°, lo que permite un haz concentrado y dirigido.
Colores disponibles:
Rojo, verde, amarillo, azul, blanco, y multicolor en algunos modelos.
Los colores dependen de las propiedades del material del LED.
Voltaje de operación:
Varía según el color:
Rojo: 1.8V a 2.2V.
Amarillo: 2.0V a 2.4V.
Verde: 2.0V a 3.2V.
Azul y blanco: 3.0V a 3.6V.
Corriente nominal:
Normalmente 20 mA, con variaciones dependiendo del brillo deseado.
Brillo:
Alta intensidad luminosa, ideal para proyectos que requieren visibilidad en condiciones de luz ambiental elevada.
Durabilidad:
Larga vida útil (más de 50,000 horas) si se utiliza correctamente.
Polaridad:
Terminal larga (ánodo, positivo).
Terminal corta (cátodo, negativo).
Aplicaciones comunes:
Indicadores visuales en dispositivos electrónicos.
Iluminación puntual en modelos, maquetas y decoraciones.
Señalización de advertencia en equipos.
Proyectos de bricolaje donde se necesite un haz de luz concentrado.
Ventajas:
Bajo consumo energético.
Alta intensidad luminosa.
Resistente a golpes y vibraciones.
Recomendaciones:
Usar una resistencia limitadora adecuada para proteger el LED y prolongar su vida útil:
Para una fuente de 5V, usar una resistencia de 220Ω a 330Ω.
Para una fuente de 12V, usar una resistencia de 680Ω a 1kΩ.
Diferencia entre LED difuso y LED a chorro:
Difuso: Luz dispersa y uniforme, ideal para indicadores visuales amplios.
A chorro: Luz concentrada y direccional, adecuada para aplicaciones de iluminación puntual.
Resumen:
El LED a chorro de 5 mm es un componente ideal para aplicaciones que requieren un haz de luz enfocado y de alta intensidad. Su diseño compacto y eficiente lo hace perfecto para proyectos electrónicos y de iluminación.
